文德丰提供系统级设计、印刷电路板设计和布局。凭借强大的硬件设计团队,文德丰可以以具有竞争力的价格和快速的交付响应提供全面的一站式交钥匙服务。
我们全面的交钥匙服务包括:
- 设计思路开发、框图、功率估算
- 原理图捕获、BOM成本估算
- 外壳/机箱设计
- PCB布局研究
- PCB布局设计
- 热/功率模拟
- 电源完整性和信号完整性分析
- PCB制造和组装
- 板卡调试和测试
- 硬件用户手册、应用笔记
PCB板设计服务:
- 系统和板级架构规范
- 工程设计规范
- 元件选择
- 组件报废和规划
- 符号创建
- 示意图/捕获
- 时序分析
- 网表生成
- BOM生成
- 工具:(OrCAD、Concept HDL Altium、PAD、Expedition)
从 PCB 原理图设计和 PCB 板布局到测试、验证和认证,我们负责 PCB 设计过程的全周期。 请参阅下面我们的印刷电路板设计服务的详细分类。
编写技术规范
准备项目规范是定制 PCB 设计和布局服务的重要组成部分。 它可能包括技术要求、框图、可交付成果、假设、初步物料清单 (BOM) 和 BOM 成本、为项目开发指定的工具和技术。 该规范使我们的设计师能够与客户保持一致,并通过提供优质的 PSB 设计服务来满足他们的期望。
原理图设计
PCB板设计的过程总是从原理图开始。 原理图或电路图传达不同电子元件(如集成电路 (IC) 和分立元件)之间的电气连接。 为提供此 PCB 设计服务,我们使用专业的 CAD 软件(例如 Altium Designer)来定义模块并设计不同组件之间的连接。

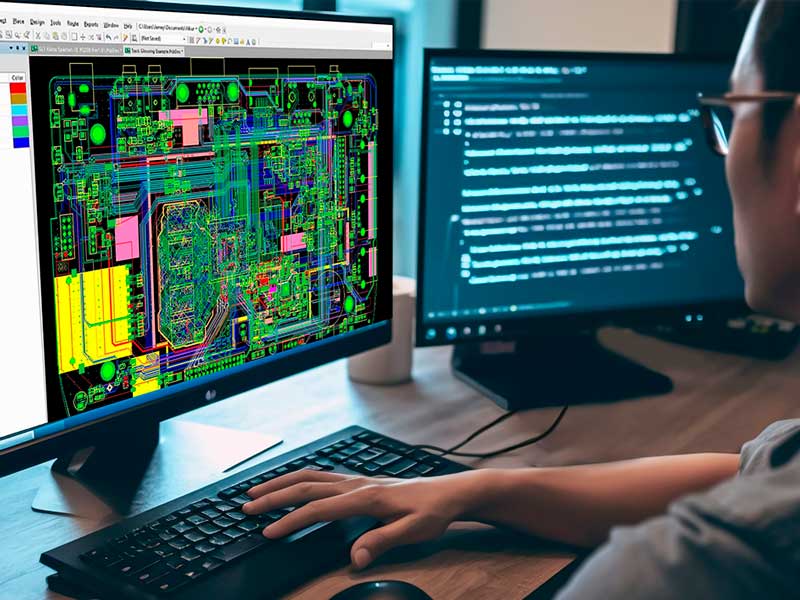

PCB Layout布局
将原理图导入 PCB 布局后,我们手动将元件放置在板上并布线。 我们考虑了所需的层数和可能受外壳尺寸限制的组件尺寸。 在我们的 PCB 布局服务中,我们分析信号完整性并评估电气限制,以确保板级架构的安全性。 对于复杂的布局,我们将各种模拟纳入我们的定制电路板设计服务。 我们的专家安排适当的导体布线,这是影响 PCB 制造价格的主要因素。 我们运行 DFM/DFA 分析以最大限度地减少 PCB 设计修改、降低开发成本并缩短上市时间。

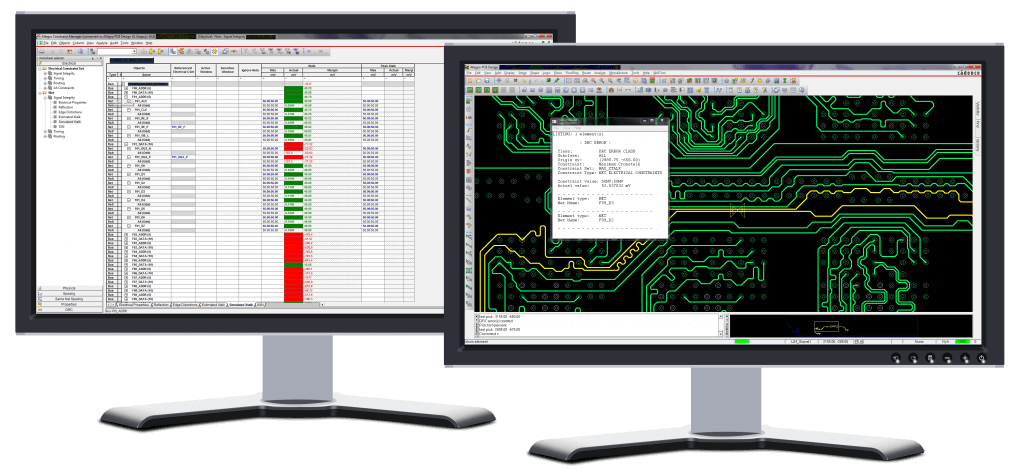

PCB Layout服务
PCB制造和测试
一旦我们的 PCB 设计布局获准生产,我们就会将其导出为制造商支持的格式。 我们准备了材料清单 (BOM) 和 Gerber 文件,用于描述电路板每个图像的设计要求。 制造商使用此文档作为电路板制造和 PCB 组装的参考。 对于某些项目,我们还会创建 PCB 的 3D 模型以确保它适合外壳。 测试对于我们的 PCB 布局设计服务和制造阶段都至关重要。 我们为制造商提供执行电阻和阻抗测试所需的数据和软件。 原型制造完成后,我们会在内部进行测试。
大量生产
原型验证后,我们准备批量生产的文件,并在整个制造过程中协助客户。 我们安排特殊的软件、硬件和测试程序。 使用它们,制造商可以在工厂测试每个 PCB。
技术支持
项目完成后,我们会创建一个完整的文档包,其中包括 BOM 和 Gerber 文件、3D 模型和技术手册。 此外,我们为 PCB 设计服务设定了保修期。 在此期间,我们修复错误并提供保修范围内的其他技术支持。 保修期结束后,我们会与客户保持联系,并在需要时向他们咨询。
联系我们获取更多帮助吧~~
